电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。
二、XDBY电动隔膜泵主要用途:
⑴各种剧毒、易燃、易挥发液体。
⑵各种强酸、强碱、强腐蚀液体。
⑶可输送较高温度的介质150℃。
⑷作为各种压滤机前级送压装置。
⑸热水回收及循环。
⑹油罐车、油库、油品装卸。
⑺泵吸泡菜果酱、土豆泥、巧克力等。
⑻泵吸油漆、树胶、颜料粘合剂。
⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
⑽各种橡胶浆乳胶、溶剂、填料。
⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
⑿啤酒花及发酵粉稀浆、糖浆、糖密。
⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
⒁各种特殊介质的吸送。
三、XDBY电动隔膜泵性能参数：
| 型号 | 流量 | 吸程 | 扬程(m) | 出口压力 | 电动功率 | 使用温度℃ | 泵进出口 | 重量 | |
| 铸铁 | 不锈钢 | ||||||||
| XDBY-10 | 0.5 | 3 | 30 | 3 | 1450/0.55 | 90 | 150 | 3/8" 丝扣 | 50 |
| XDBY-15 | 0.75 | 3 | 30 | 3 | 1450/0.55 | 90 | 150 | 1/2" 丝扣 | 50 |
| XDBY-25 | 3.5 | 4 | 30 | 3 | 1450/1.5 | 90 | 150 | 1" 丝扣 | 170 |
| XDBY-40 | 4.5 | 4 | 30 | 3 | 1450/1.5 | 90 | 150 | 11/2"丝扣 | 180 |
| XDBY-50 | 6.5 | 4.5 | 30 | 3 | 1450/2.2 | 90 | 150 | | 400 |
| XDBY-65 | 8 | 4.5 | 30 | 3 | 1450/2.2 | 90 | 150 | | 400 |
| XDBY-80 | 16 | 5 | 30 | 3 | 1450/3 | 90 | 150 | | 610 |
| XDBY-100 | 20 | 5 | 30 | 3 | 1450/3 | 90 | 150 | 100mm法兰 | |
四、XDBY电动隔膜泵工作原理：
电机（4）通过减速箱（3）带动左右两端柱塞上面的隔膜（2）一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀(1)隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。

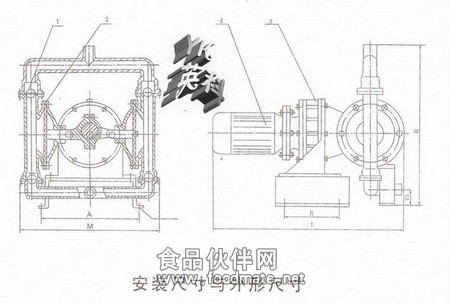

五、XDBY电动隔膜泵安装尺寸：
六、XDBY电动隔膜泵订货说明：
1.隔膜泵名称（气动隔膜泵、电动隔膜泵）;
2.隔膜泵型号（QBY1、QBY2、QBY3、QBK、DBY、XDBY）;
3.隔膜泵材质（铸铁、铝合金、不锈钢、工程塑料）;
4.隔膜泵规格（DN10-100）;
5.隔膜泵流量（0.8-30m3/h）;
6.隔膜泵扬程（0-50m）;
7.隔膜泵适用介质（污水、污物、清水及带腐蚀性介质等）;
8.隔膜泵介质温度（-10-150度）;
9.隔膜泵连接方式（法兰、丝口）;
10.隔膜泵驱动方式（气动、电动）;
11.隔膜泵功率（0.55-5.5KW） ;
